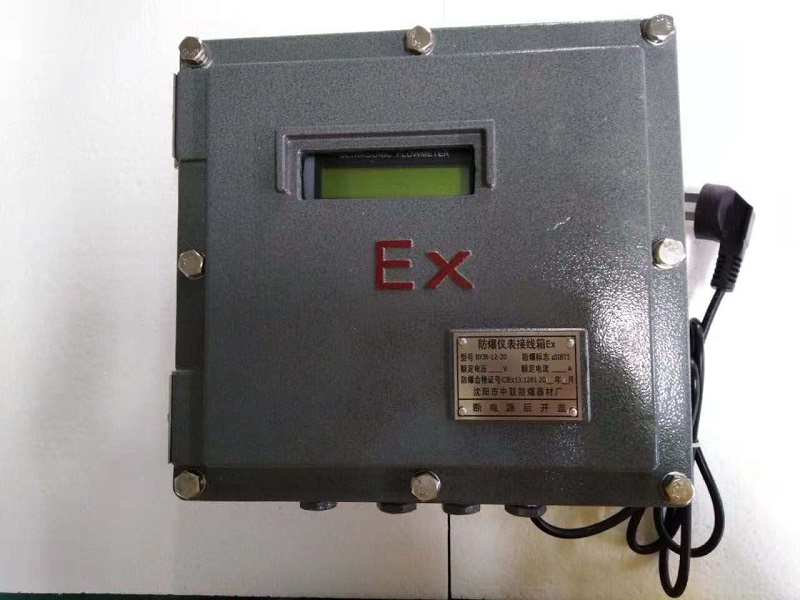

TUF-2000D-TM-1-TC-1防爆式超聲波流量計

2021/4/13 9:25:18??????點擊:

大連道盛TUF-2000D-TM-1-TC-1防爆式超聲波流量計用于防爆場合, 詳情咨詢:范海東18210318121(微信)

   積:298×298×110mm

供電方式:AC220VDC24V(可選)

防爆等級:DIIBT5


選擇安裝點是能否正確測量的關鍵,選擇安裝點必須考慮下列因素的影響:滿管、穩流、結垢、溫度、壓力、干擾。

TUF-2000D-TM-1防爆式超聲波流量計

滿管

為保證測量精度和穩定性,測量點的流體必須充滿管段(否則測量值會偏大或者不能測量)。所以應滿足下列條件:

兩個傳感器應該安裝在管道軸面的水平方向上,在如圖2所示范圍內安裝,以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。







滿  管

有可能不滿管

選擇流體垂直向上流動的安裝點

流體垂直向下流動的管道

選擇流體斜向上流動的安裝點

流體斜向下流動的管道

選擇管道系統中的最低點安裝

管道系統的最高點



流體為自然流



管道無壓力的流體

 TUF-2000D-TC-1防爆式超聲波流量計

  穩流

穩定流動的流體有助于保證測量精度,而流動狀態混亂的流體會使測量精度難以得到保證。

滿足穩流條件的標準要求:

1.管道遠離泵出口、半開閥門,上游10D,下游5DD為外管徑);

2.距離泵出口、半開閥門30D。

達不到穩流條件的標準要求,下列情況也可以嘗試測量:

1.泵出口、半開閥門和安裝點之間有彎頭或者緩沖裝置;

2.泵的入口、閥門的上游;

3.流體的流速為中、低流速。

(低流速:流速<1m/s;中流速:流速為1-2m/s;高流速:流速>2m/s)

下列情況很難保證穩流,安裝時需慎重。

1.距離泵出口、半開閥門直管段不能保證10D,且沒有彎頭等緩沖裝置;

2.距離泵出口、半開閥門直管段不能保證10D,流速較高;

3.垂直向下流動,斜向下流動;

4.下游距離管道敞開出口處小于10D。

注:判斷穩流如有困難,可用便攜式超聲波流量計進行實際測量,觀察

    信號情況。
